.Analisa Hasil percobaan terhadap tabel kebenaran Flip flop!
Percobaan T flip flop ini menggunakan blok JK Flip Flop dimana inputan J dan K diberi input logika 1.kemudian input CLK ini yang menjadi input T dihubungkan ke saklar B2,set dihubungkan ke H7 dan H6

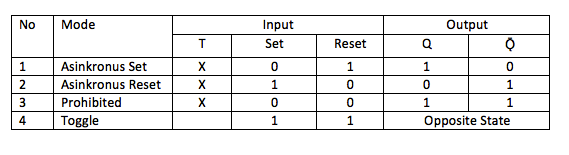

Berikut tabel Kebenaran T flip Flop:
Sehingga hasil percobaan dan tabel kebenaran yang didapatkan sesuai yang mana disimpulkan bahwa:
- Nilai perbandingan T flip flop pada mode asinkronous set yakni ditunjukan pada jurnal no 2 yang memiliki output 1 dan 0 yang menggunakan mode set
- Nilai perbandingan T flip flop mode reset terlihat pada jurnal no1 yang memilki output 0 dan 1
- sedangkan pada mode terlarang yakni outputnya bernilai sama yakni 1 dan 1
- dan untuk toggle yang mana nilai output selalu berubah-ubah atau tidak tetap sesuai dengan nilai input T. hal ini dikarenakan input T dibalikan saat berlogika 1 maka outputnyaakan 0 dan sebaliknya
