Percobaan 1 Gerbang Logika Dasar

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

1. Jurnal  [Back]

2. Hardware   [Back]

3. Video Praktikum   [Back]

4. Analisa   [Back]

.Bandingkanlah Tabel kebenaran dengan hasil percobaan!

•   Gerbang OR

 Pada gerbang OR Output akan bernilai "1" jika salah satu atau kedua input bernilai “1”,dan jika semua input bernilai 0 maka output akan bernilai “0”.

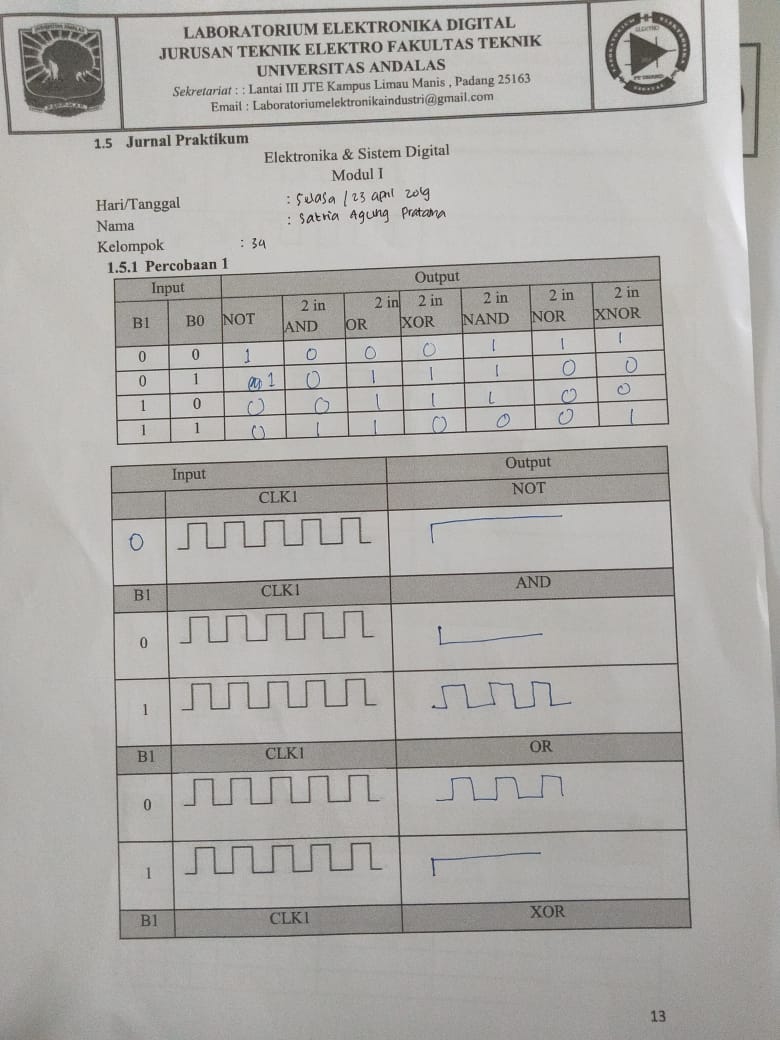

Berdasarkan percobaan  yang dapat dilihat pada jurnal yang mana dihasilkan output sesuai dengan tabel kebenaran,sehingga percobaan yang kami lakukan sudah benar

Data percobaan yang kami dapatkan sebagai berikut:

B0 (Input)	B1 (Input)	X (Output)
0	0	0
1	0	1
0	1	1
1	1	1



• Gerbang AND

Berdasarkan percobaan  yang dapat dilihat pada jurnal yang mana dihasilkan output sesuai dengan tabel kebenaran,sehingga percobaan yang kami lakukan sudah benar

Data percobaan yang kami dapatkan sebagai berikut: Pada gerbang logika AND,menggunakan 2 atau lebih input untuk menghasilkan satu output.yang mana  output akan bernilai "1" jika semua inputnya juga bernilai "1" dan jika salah satu atau kedua input bernilai "0" maka, output juga akan bernilai "0",

B0 (Input)	B1 (Input)	X (Output)
0	0	0
1	0	0
0	1	0
1	1	0

• Gerbang NOT



 Pada gerbang logika NOT, hanya menggunakan 1 input.Pada percobaan ini kita menggunakan input B1.Berdasarkan teori, gerbang NOT dapat menghasilkan output yang berlawanan dengan input. Berdasarkan percobaan yang kami lakukan,kami mendapatkan hasil output yang benar,sama dengan tabel kebenaran. Data yang diperoleh sebagai berikut

B1 (Input)	X (Output)
0	1
0	1
1	0
1	0

• Gerbang X-OR

   Gerbang XOR merupakan gerbang yang akan bernilai "0" apabila inputnya memiliki logika yang sama, dan bila inputnya berbeda maka outputnya bernilai "1". Berdasarkan percobaan,data yang kami dapatkan sama dengan tabel kebenaran.Data yang kami peroleh sebagai berikut:

B0 (Input)	B1 (Input)	X (Output)
0	0	0
1	0	1
0	1	1
1	1	0

• Gerbang NAND

    Gerbang NAND merupakan kebalikan dari gerbang logika AND, output akan bernilai “1” jika salah satu atau kedua input bernilai “0”, dan akan bernilai "0" jika kedua input bernilai "1". Berdasarkan percobaan yang kami lakukan,didapatkan hasil yang sesuai dengan tabel kebenaran.Data yang diperoleh sebagai berikut:

B0 (Input)	B1 (Input)	X (Output)
0	0	1
1	0	1
0	1	1
1	1	0



• Gerbang NOR

Gerbang NOR merupakan kebalikan Gerbang Logika OR, dan akan berada pada kondisi "1" apabila semua input bernilai "0". Berdasarkan percobaan yang telah praktikan lakukan,praktikan mendapatkan data yang sesuai dengan tabel kebenaran.Data yang diperoleh sebagai berikut:

B0 (Input)	B1 (Input)	X (Output)
0	0	1
1	0	0
0	1	0
1	1	0

•  Gerbang XNOR

Gerbang XNOR merupakan kebalikkan gerbang logika XOR,dimana output akan bernilai “0” apabila inputnya memiliki nilai yang berbeda.Berdasarkan percobaan yang telah dilakukan didapatkan data yang sesuai dengan tabel kebenaran.Data yang diperoleh sebagai berikut:

B0 (Input)	B1 (Input)	X (Output)
0	0	1
1	0	0
0	1	0
1	1	1
