Percobaan 1 Rangkaian Inverting

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

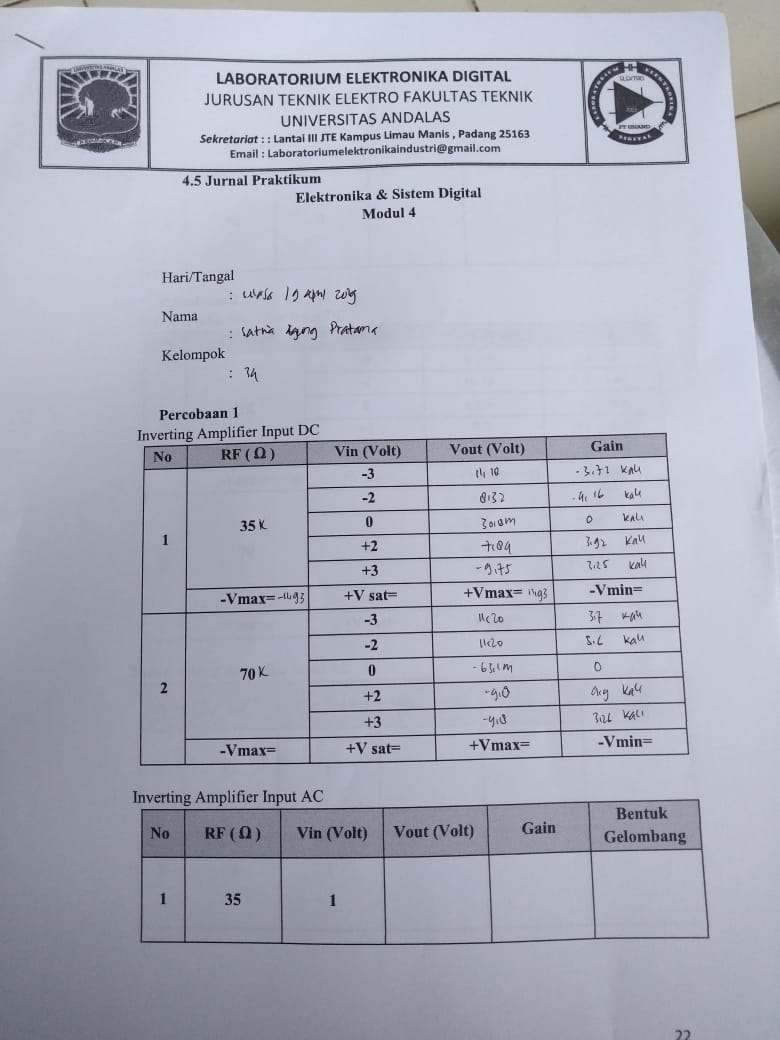

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

1. Jurnal  [Back]

2. Hardware   [Back]

3. Video Praktikum   [Back]

4. Analisa   [Back]

pers:

dimana i_- = 0, maka



Substitusi persamaan (2) dan (3) ke persamaan (1) sehingga diperoleh



Tanda (-) negatif menunjukkan terjadi pembalikan pada keluarannya atau memiliki beda fasa sebesar 180⁰ dengan masukannya.

• Analisa pengaruh  V saturasi pada rangkaian inverting

pada percobaan kami menggunakan Vcc sebesar +-12 volt yang mana ini berarti bahwa tegangan output maximal dan minimal dari  rangkaian ini adalah nilai vcc tersebut.hal ini dapat dilihat dari nilai penguatan yang di ukur
Nilai penguatan ditentukan dengan melakukan perbandingan antara nilai Rf dan nilai Ri nilai perbandingan disesuaikan dengan besar penguatan yang diinginkan. Contoh jika kita menginginkan penguatan sebesar 100 kali maka nilai Rf harus lebih besar 100 kali lipat dibandingkan nilai Ri. Namun nilai penguatan memiliki batas output yaitu bergantung pada tegangan pembatas atau VCC yang digunakan yang digunakan pada op-amp. Saat nilai penguatan yang seharusnya melebihi tegangan pembatas maka output yang dihasilkan hanya berkisar pada nilai tegangan pembatas. Hal ini terbukti pada percobaan saat nilai hambatan sebesar 35KΏ dengan inputan sebesar -3volt hasil tegangan output sebesar 11,18 volt dengan penguatan sebesar 3.7, pada nilai inputan yang lain nilai penguatan juga berkisar 3.5 hal ini sesuai dengan nilai penguatan dengan menggunakan rumus(Rf/Ri). Namun saat mengunakan Rf sebesar 70KΏ nilai penguatan yang dihasilkan pada percobaan beragam. nilai penguatan seharusnya sebesar 7 kali penguatan. Namun saat nilai Vin yang diinputkan melebihi 1,7volt  maka tegangan yang dihasilkan tetap berkisar 12 Volt (12volt merupakan nilai tegangan VCC). Hal ini disebabkan oleh tegangan pembatas yang digunakan pada op-amp sebesar 12 Volt. Pada garfik perbandingan nilai Vout pengukuran dan Vout perhitungan terlihat bahwa terdapat perbedaan hasil dikarenakan adanya nilai Vcc yang membatasi nilai hasil tegangan pengukuran, contoh pada percobaan menggunakan hambatan sebesar 70kΩ nilai perngukuran pada tengangan input -3v adalah 11.2 volt namun menurut perhitungan nilainya 21 volt. Sehingga dapat kita simpulkan pada percobaan ini terdapat nilai batas/ +Vsat sebesar 11.2volt dan -Vsat -9.8volt.

sehingga Vsaturasi memberikan batas nilai maximal dan minimal tegangan output rangkain inverting

5. Link Download   [Back]

File materi              Unduh

File Video              Unduh
