KARAKTERISTIK DIODA & TRANSISTOR

1. Kondisi [Back]

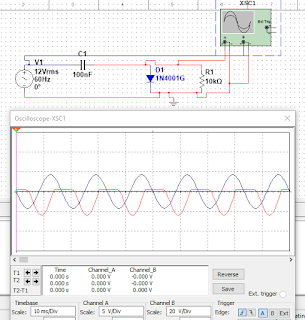

Ganti resistor 100 k dengan resistor 10 k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 10k tersebut dengan memggunakan osiloskop.

2. Gambar Rangkaian Simulasi  [Back]

3. Video Simulasi  [Back]

4. Prinsip Kerja  [Back]

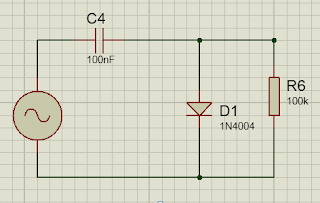

.Gambar di atas (Rangkaian Clamper) menunjukkan sebuah rangkaian penggeser negatif.Pada saat arus sumber AC postitif  setengah tegangan masukan Vin positif, dioda di-forward biased dan dalam kondisi konduksi, sehingga kapasitor akan terisi dengan polaritas seperti ditunjukkan oleh gambar. Akibatnya, tegangan keluaran Vo akan sama dengan nol. Namun, pada saat arus AC negatif , dioda di-reverse biased. dan arus hanya melewati resistor terhubung seri dengan capasitor yang mana memiikia arus yang sama dan tegangan yang berbeda

sehingga secara grafik, tegangan keluaran Vo merupakan tegangan masukan Vin yang diturunkan sejauh tegangan buangan dari kapasitor VC. Jika dirancang bahwa waktu buangan kapasitor sangat lama, maka tegangan buangan dari kapasitor VC akan sama dengan tegangan masukan Vin maksimum.
